為什么說安卓陣營里 三星只能是領頭羊 圖片
提安卓到關于安卓的產品，我們肯定會想到三星，三星這家公司在手機領域奮戰了多年。進入了智能時代后三星全線跟進，跟蘋果全面PK。
三星與其它 Android 手機制造廠商最明顯的不同，是硬件幾乎全產業鏈的垂直整合，從屏幕、閃存、ISOCELL 攝像頭感光芯片到最核心的 ARM 處理器 IC 設計和晶圓制造，而且每一項硬件技術幾乎都是全球頂尖。
這是不甘受制于人的結果。舉幾個栗子。
成像。以往作為智能手機成像標桿的蘋果這一代 iPhone 6s / 6s plus 的攝像頭成像效果，在幾個權威測試上被證明略遜于三星 S6 Edge / Note 5 ，會發生如此逆轉，三星去年 1600 萬像素的 ISOCELL 傳感器（ isolated cell 即隔離柵像素） 進化到今年 2000 萬像素，適配的鏡頭設計和 ISP 圖像處理經過又一年的迭代進化，應該是關鍵原因。相比之下，蘋果在 1200 萬像素才開始采用 ISOCELL 技術，800 萬像素放大單個像素感光面積 + 持續進行 ISP 優化的玩法，被 ISOCELL 技術減少串?dāng)_彌補單點像素效果 + 高像素密度的硬件創新一步跨越。

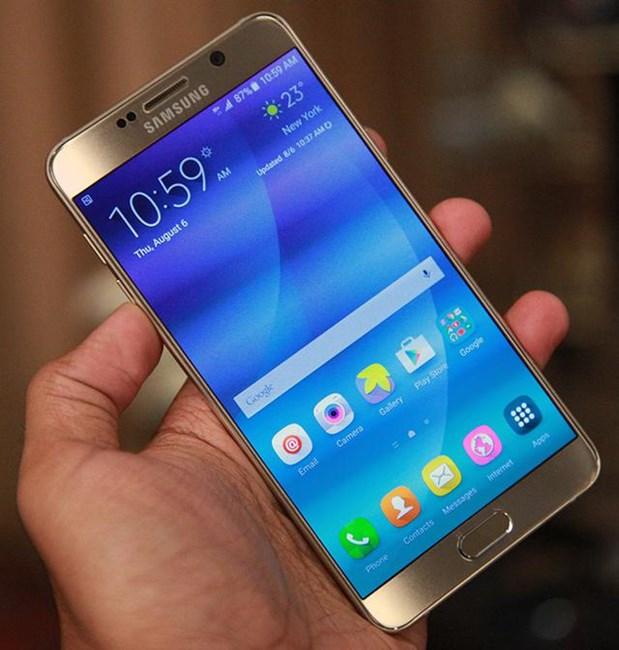

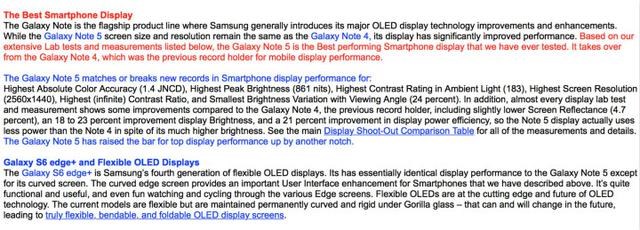

屏幕。還是拿 iPhone 6s / 6s plus 說事，此次備貨充足的蘋果遭遇大規模退貨，芯片門其實只是一方面因素，還另一個重要瑕疵是不同屏幕供應商品控出了不小的問題。冷暖屏差異明顯、陰陽屏、暗紋出不窮，相反地，國外DisplayMate在拿到三星 Note 5 后進行專業實驗評測后，給出了這樣的結論：
非?？隙ǎ琋ote 5 是智能手機目前為止最好的屏幕。Galaxy Note 5 打破了 5 項記錄：最精準的色彩還原，最高的屏幕峰值亮度，給定背光最高的屏幕對比度，最高的分辨率（這項記錄應該被Z5 打破），不同可視角度下最小的屏幕亮度變化。
半導體制程工藝。晶圓制造，整個產業鏈中幾乎是技術含量最高、利潤極其豐厚、壁壘最強、需要最多資金和最長時間研發去追趕的部分。半導體制程工藝，英特爾毫無疑問處于第一流，臺積電排行老二，三星、 GlobalFoundries 等還是三流廠商。一流二流三流的差距，幾年前還是“代差”狀態，不過自從三星 2009 年從臺積電挖來梁孟松，45 nm、32 nm、20 nm 工藝節點三星和臺積電的差距以“罕見的速度”縮?。?2 nm 節點普及 High-k 金屬柵極，20 nm 制程 Exyons 5430 八核芯片首次采用后柵極工藝，然后是 3D 晶體管，快速跳躍。對此感興趣的童鞋可以去看看我在 2013 年的文章《英特爾為什么牛X – 后柵極工藝淺談》系列文，第三篇文章就精準預見到 2014 年底到 2015 年，三星將有跨越式發展。
臺積電董事長張忠謀5年前還在媒體前形容，三星電子只是“雷達上的一個小點”，2014 年年底三星卻突然跨過 20 nm 工藝節點，開始量產 14 nm 芯片，臺積電直到今年下半年才開始量產同代16 nm 工藝芯片 。張忠謀承認這是十年來首次有亞洲同僚在邏輯制程技術上領先臺積電，一度引起臺積電評級下跌投資人拋售股票。也因?yàn)榱慨a(chǎn)時間可能跟不上 iPhone 大規模發貨，傳聞要不是臺柱企業鴻海集團郭臺銘親自出面跟蘋果協商，A9 芯片所有訂單差一點就被三星全攬。
當然，歷代 iPhone 發布，6s 是準備最充分的一次，但蘋果怎么也想不到，常年代工 A 系列處理器且獲得飛躍的三星會陰溝翻船。芯片門的爆發，自有三星未能成熟駕馭新技術、技不如人的真實原因，但是行業內人士的分析包括蘋果官方的聲明，三星跟臺積電的差距并沒有那么大。14 nm 制程工藝，實現了更短的邏輯門連接和更小的 Die Size ，為什么真實表現會不如臺積電？
因?yàn)槿?4 nm 和臺積電16 nm 是同代工藝，同代工藝不同實現是會帶來性能功耗特性的明顯差異。
良率(良品率)是半導體領域的一個關鍵數據，因?yàn)榫拖駨囊粔K大的晶圓上要切割出完好的小方塊鏡子一樣，切出的小方塊鏡子完好的越多，則良率越高。影響良率的因素非常多，畢竟一個晶體管就十幾二十納米大，每個芯片都有幾十億個晶體管，隨便一點材料污染或者工藝波動都會造成報廢。而買一個大晶圓的成本是固定的，良率越高分?jǐn)偟矫總€(gè)小鏡子的成本就越低。每個工藝開始的階段，良率都不高，更何況三星差不多跳過 20 nm 這一代，少了很多經驗積累，所以良率低得不能看。而 FinFET 3D 晶體管技術需要多出十幾二十層 mask，每一層都是要算錢的，所以這兩個因素一疊加，那么芯片的成本就會貴的離譜。有多離譜?只能說比史上最貴的手機 SOC – 高通 810還貴得多。所以你要是三星會怎么辦，那當然是想盡辦法降成本唄，要不賣不出去啊。所以在工藝的具體實現上，臺積電由于對良率有更好的把握，所以可以選擇在成本上更寬松的方法，比如增加mask層數，來保證更好的性能和功耗，而三星只能用保成本的方法但是犧牲了功耗。

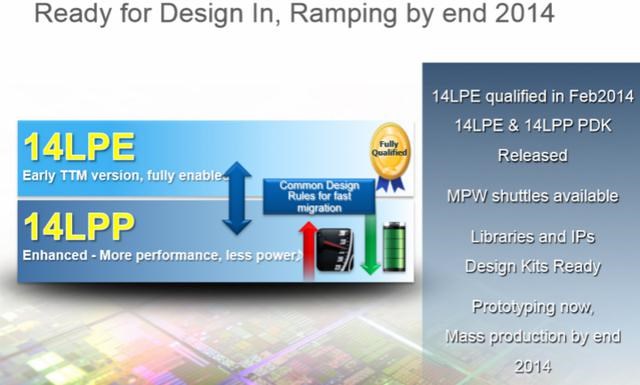

不得不說的是，臺積電此次使用的是從 20 nm 工藝積累改良而來的16nm FinFET+ ，而三星 14 nm FinFET 只是早期不成熟的 LPE（ Low Power Early ），年底將會量產高性能低漏電的 LPP 。
關鍵技術不輸他人，核心硬件領先其它廠商，三星在市場上還只是老二，那跟老大蘋果的差距在哪呢？
以前娛樂圈偽玩機人士總拿塑料說事，炒掉 S5 的臥底總監搞出 S6 ，證明三星也能做 “表面功夫” 。真正的，iOS 系統適配高度定制的硬件（特別是蘋果 A 系列處理器），封閉軟硬件體系打造一個以用戶體驗為核心的設備，才是三星不可逾越的鴻溝。Android 被限制必須兼容最廣范圍的硬件，是谷歌用來打廣告的移動操作系統。天生跛了一條腿，當然沒有兩條腿蹦得高。
唯心地說，喬圣前瞻性的產品研發眼光和在此基礎上的軟件乃至開發者商業模式的構建，天才的預見性，演習禪學對人性的深刻挖掘，主導審美、給公眾洗腦的營銷大師，太罕見了。
消費電子很難有常青樹，因?yàn)橄M(fèi)電子直面的對象是人，人性詭異復雜難以揣摩很難拿捏，是一道隱形的壁障，偉大和平庸的分隔，蘋果無疑是擁有 Talent 的前者 。然而，即使天才，也抵不過勤奮。
三星是一家野心勃勃的企業，三星是一家野心和實力相稱的企業。
